¡Hola! Como proveedor de pines de pizca de 3 mm, a menudo me preguntan sobre la capacidad de carga de estos pequeños pero cruciales componentes. Entonces, pensé en escribir este blog para arrojar algo de luz sobre el tema.
En primer lugar, comprendamos qué es un pasador de tacos de 3 mm. Es una pequeña varilla cilíndrica con un diámetro de 3 milímetros. Los pines de la espiga se utilizan en una amplia gama de aplicaciones, desde carpintería hasta maquinaria. Se utilizan principalmente para la alineación y para transferir cargas entre piezas.
La capacidad de carga de un pasador de tacos de 3 mm no es un tamaño único, se ajusta, toda la respuesta. Depende de varios factores.
Material importa
El material del pin de la espiga juega un papel muy importante en la determinación de su capacidad de carga. Por ejemplo, si estamos hablando de un pasador de espiga de acero inoxidable, puede manejar una cantidad significativa de carga. El acero inoxidable es conocido por su resistencia y resistencia a la corrosión. Puede consultar nuestros [pines de localización de acero inoxidable] (/sujetador - Pins/Dowel - Pins/Stater Inxy - Steel - Locación - Pins.html) para obtener más información sobre los tipos de pines de tacos de acero inoxidable que ofrecemos.
Por otro lado, un pasador de espiga hecho de un material más suave como el latón podría tener una capacidad de carga más baja. El latón es más maleable, lo que significa que puede deformarse más fácilmente bajo estrés. Entonces, si está en una situación de carga alta, el latón podría no ser la mejor opción.
Ajuste e instalación
La forma en que se instala el pasador de la espiga también afecta su capacidad de carga. Un pasador de tacos instalado correctamente que se ajusta perfectamente a los agujeros en las partes de apareamiento distribuirá la carga de manera uniforme. Si el ajuste es demasiado suelto, el pasador podría moverse, causando un estrés desigual y reduciendo su capacidad para llevar la carga.
Para aplicaciones de maquinaria, la alineación precisa es crucial. Nuestros pines de dowel de alineación de maquinaria] (/sujetador - Pins/Dowel - Pins/Machinery - Alineación - Dowel - Pins.html) están diseñados para garantizar una alineación precisa, lo que a su vez ayuda a una mejor distribución de carga. Cuando las piezas están alineadas correctamente, el pasador de la espiga puede funcionar de manera más eficiente y manejar cargas más altas.
Tipo de carga
Existen diferentes tipos de cargas a las que se puede someter un pasador de espiga, como la carga de corte, la carga de tracción y la carga de compresión.
La carga de corte ocurre cuando dos partes conectadas por el pasador de la espiga intentan deslizarse entre sí. Por ejemplo, en una articulación de carpintería donde se unen dos tablas con un pasador de espiga, si hay una fuerza que intenta separar las tablas horizontalmente, el pin de la espiga experimenta una carga de corte.
La carga de tracción es cuando se separa el pasador de la espiga. Esto puede suceder en algunas configuraciones mecánicas donde las partes conectadas se tiran en direcciones opuestas.
La carga de compresión es cuando el pasador de la espiga se está exprimiendo entre dos partes. En todos estos casos, la capacidad de carga del pin de 3 mm variará.
Calcular la capacidad de carga
Para calcular la capacidad de carga de un pasador de espiga de 3 mm, debe considerar las propiedades del material como la resistencia al rendimiento y la resistencia final. La resistencia al rendimiento es el punto en el que el material comienza a deformarse permanentemente, y la resistencia final es la tensión máxima que el material puede soportar antes de romperse.
Digamos que tenemos un pasador de espiga de acero inoxidable de 3 mm. La resistencia de rendimiento de las aleaciones comunes de acero inoxidable puede variar entre 200 y 500 MPa (megapascales). Usando algunas fórmulas de ingeniería básicas, podemos estimar la capacidad de carga de carga. Para una carga de corte, la fórmula para el estrés cortante es τ = f/a, donde τ es el esfuerzo cortante, F es la fuerza (carga) y A es el área cruzada de la carpeta del pasador de la espiga.
El área cruzada de un pasador de espiga de 3 mm (suponiendo que es un círculo perfecto) es a = π*(d/2)^2, donde d = 3 mm o 0.003m. Entonces, a = π*(0.003/2)^2 ≈ 7.07 × 10^(-6) m².
Si asumimos una resistencia de rendimiento de corte de 200 MPa (200 × 10^6 Pa) para el acero inoxidable, y queremos encontrar la carga de corte máxima F, podemos reorganizar la fórmula a F = τ*a. Entonces, F = 200 × 10^6 * 7.07 × 10^(-6) = 1414 N (Newtons).
Tenga en cuenta que este es un cálculo simplificado, y en aplicaciones reales del mundo, hay otros factores como las concentraciones de estrés, la fatiga y la calidad del material que puede afectar la capacidad de carga real.
Pins personalizados de caracol para requisitos de carga específicos

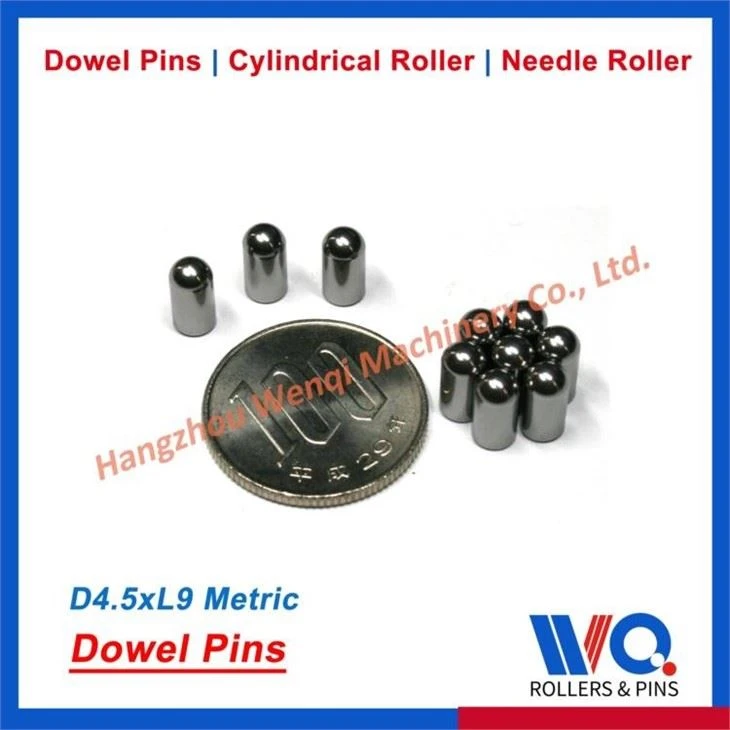

Si tiene requisitos de carga específicos que no pueden cumplir con nuestros pines de espiga estándar de 3 mm, ofrecemos [pines de espiga personalizados] (/sujetador - Pins/Dowel - Pins/Custom - Dowel - Pins.html). Podemos trabajar con usted para seleccionar el material correcto, ajustar las dimensiones y asegurarnos de que el pasador de la espiga pueda manejar la carga exacta que necesita.
Ya sea que esté en la industria automotriz, aeroespacial o simplemente haciendo un poco de carpintería de bricolaje, es esencial comprender la capacidad de carga de sus pasadores. Puede prevenir fallas, garantizar la seguridad de sus productos y ahorrarle tiempo y dinero a largo plazo.
Si está interesado en comprar nuestros pines de tacos de 3 mm o tiene alguna pregunta sobre su capacidad de carga, no dude en comunicarse. Estamos aquí para ayudarlo a encontrar la solución adecuada para sus necesidades. Comencemos una conversación sobre cómo nuestros pines de espiga pueden encajar en su proyecto.
Referencias
- Shigley, JE y Mischke, CR (2001). Diseño de ingeniería mecánica. McGraw - Hill.
- Budynas, RG y Nisbett, JK (2011). Diseño de ingeniería mecánica de Shigley. McGraw - Hill.
